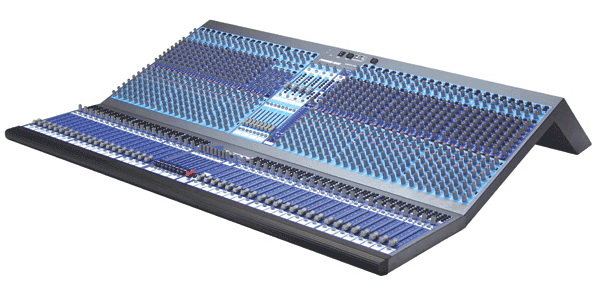

ALTO TYPHOON 4800 Микшерный пульт

Концертная микшерная консоль, имеет сорок моноканалов, четыре стереоканала, восемь вспомогательных шин, восемь подгрупп, четыре группы заглушения, главную стереошину, систему солирования, систему прослушивания.

Стерео каналы могут использоваться и как моно, с микрофонным или линейным входом.

На каждом канале есть:
- Симметричный микрофонный вход (XLR)
- Симметричный линейный вход (джек)
- Выключатель фантомного питания 48 В
- Переключатель инвертирования фазы
- Регулятор чувствительности
- Выключатель обрезного фильтра НЧ с регулятором частоты среза 40…400 Гц, крутизна 12 дБ/окт
- Выключатель эквалайзера
- Регуляторы уровня посыла на вспомогательные шины (восемь)
- Переключатели пре- или постфейдерного режима посыла на 1,2, 3-4 и 5-8 вспомогательные
- Регулятор стереопанорамы
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Светодиодные индикаторы присутствия сигнала и перегрузки
- Кнопки назначения на главную стереошину и на пары подгрупп
- Кнопки назначения каналов на четыре группы заглушения
- Фейдер длиной 100 мм.

На каждом моноканале есть:
- Симметричный линейный выход (джек)
- Разрыв (джек TRS)
- Четырехполосный эквалайзер с двумя полупараметрическими серединами и регуляторами частоты контроля НЧ и ВЧ (всего восемь ручек)

На каждом стереоканале есть:
- Симметричный стереовход (два джека) с отдельным регулятором чувствительности.
- Четырехполосный эквалайзер
- Кнопка выбора источника сигнала – стерео или моно входа

В секции подгрупп на каждую из восьми есть:
- Кнопка назначения на главную стереошину
- Регулятор стереопанорамы
- Кнопка заглушения с индикацией
- Кнопка солирования с индикацией
- Фейдер длиной 100 мм.
- Симметричный линейный выход (XLR)
- Разрыв (джек TRS)

В секции посылов на каждый из восьми есть:
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Фейдер длиной 60 мм.
- Симметричный линейный выход (XLR)
- Разрыв (джек TRS)

В секции стреовозвратов на каждый из четырех есть:
- Кнопки назначения на главную стереошину и на пары подгрупп
- Четыре кнопки назначения возвратов на посылы 1,2, 3-4 и 5-8
- Кнопка заглушения с индикацией
- Кнопка солирования с индикацией
- Фейдер длиной 60 мм.
- Симметричный стереовход (два джека)

В секции главной стереошины есть:
- Переключатель заглушения с индикацией
- Переключатель солирования с индикацией
- Фейдер длиной 100 мм.
- Симметричный линейный стереовыход (два XLR)
- Разрывы (джеки TRS)
- Пара линейных выходов для записи (джеки).

В секции индикаторов уровня выхода/солирования (16-ти сегментные светодиодные) расположен регулятор громкости наушников (два запараллеленных джека), он же уровня контрольных мониторов (стереовыход, два джека) и глобальный светодиодный индикатор активности системы солирования.

Система прослушивания:
На вход системы прослушивания может быть назначен сигнал с главной стереошины, подгрупп, посылов, с входов для фонограммы (два джека) или с системы солирования, которая имеет приоритет над остальными источниками.
Есть симметричный микрофонный вход (XLR) для переговорного микрофона с регулятором чувствительности и кнопкой переговоров, встроенный генератор тестового синусоидального сигнала с переключателем частоты (0,1, 1, 10 кГц), уровня (-10, 0, +4 дБ), светодиодным индикатором активности и выключателем.

Секция переговорного микрофона и генератора может быть назначена на главную шину, все подгруппы, каждую из четырех пар шин посылов.

Кроме того, есть разъем (четырехконтактный XLR) для подключения 12-вольтовой лампочки подсветки, светодиодные индикаторы наличия питающих напряжений, разъем для подключения внешнего блока питания (поставляется в комплекте).

Частотный диапазон: 20…20000 Гц (Микр. вход - микс, +0/-1дБ)
Сигнал/шум по микр. входу: -127 дБ (EIN, 150 Ом, чувств +60 дБ)
Системный шум:
Суммарный: -90 дБ (16 каналов, фейдеры на мин.)
Линия – микс: -86 дБ (16 каналов, фейдеры на 0 дБ)
Искажения (1 кГц):
Микр. вход – разрыв: 0,009% (выход +20 dBu, чувств +30 дБ)
Микр. вход – микс: 0,03% (выход +20 dBu, чувств +30 дБ)
Максимальный выходной уровень по всем выходам: +22 дБ

Размеры консоли 1160*195*356 мм, вес 32 кг
Размеры выносного блока питания (в комплекте) 311*68*210 мм, вес 7,2 кг

Схемотехника TYPHOON базируется на новых операционных усилителях NJM4580 японской корпорации NEW JAPAN RADIO Co.
