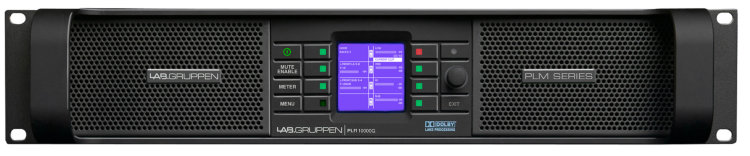

LAB GRUPPEN PLM 10000Q/BP Усилитель мощности

LAB GRUPPEN PLM 10000Q/BP. Усилитель мощности

Усилитель мощности серии PLM, класс TD. 4 канала, суммарная мощность 10 000 Вт, высота 2U. Подключение: винтовые зажимы.

PLM 10000Q – плод последних достижений разработчиков двух передовых производителей турового оборудования, который совместил в себе удивительно мощную обработку сигнала от Dolby Lake и выдающуюся усилительную платформу на базе серии FP+ от Lab.Gruppen. Помимо продвинутой системы питания любых типов акустических систем, этот прибор вместил в себя функции кроссовера, линии задержки, эквалайзера, лимитера и маршрутизатора сигналов. PLM 10000Q дает пользователю полную свободу настройки конфигурации, а также широкие возможности мониторинга нагрузки и производительности всех компонентов системы, включая громкоговорители.

В силовую часть PLM 10000Q интегрирован целый ряд запатентованных технологий от Lab.Gruppen: схема оконечного усилителя класса TD, эффективная система охлаждения Intercooler^® на основе покрытых медью радиаторов, система управления режимом питания усилителей R.SMPS^TM, лимитер PAL, а также исчерпывающий набор защиты и мониторинга системы. Преимущества этих разработок позволили уместить мощность 4х2700 Вт (2.7 Ом) в приборе высотой 2U и весом всего 13 кг! Следует заметить, что при неоднородной нагрузке на усилители, мощность блока питания перераспределяется, что дает дополнительный запас мощности более нагруженным каналам усилителя.

Встроенный двухмодульный DSP-процессор с внутренней обработкой 32-бит/96 кГц, созданный по технологии Dolby Lake^TM, «зашит» набором мощных алгоритмов обработки сигнала: косинусная эквализация, классический и фазолинейный кроссоверы, линия задержки, лимитер для защиты громкоговорителей LimiterMax^TM, функции параллельного измерения и анализа параметров системы SmartLive^TM. Более того, теперь стало возможно использовать цифровые сигналы форматов AES и Dante, всю мощь технологии SuperModule^TM, а также управлять файлами подсистемы.

Управление функциями PLM 10000Q осуществляется через меню, ключевые параметры которого можно оперативно настраивать с помощью водонепроницаемой сенсорной панели, «наложенной» на контрастный 2.5” дисплей. Более глубокие и точные настройки производятся с использованием секции назначаемых клавиш и высокоточного поворотного энкодера. Также имеется альтернативный вариант интерфейса управления: PLM 10000Q оптимизирован для управления посредством планшетного компьютера, который значительно упрощает работу и делает ее более интуитивной, а при наличии точки доступа WLAN все усилители можно объединить в единую беспроводную сеть. Все настройки конфигурации системы можно сохранить в виде пресета внутри одной из 100 пользовательских ячеек памяти.

PLM 10000Q включает в себя набор уникальных функций для одновременно быстрой и точной настройки конфигурации громкоговорителей, а также контроля их состояния. В распоряжении пользователя имеется обширная база данных характеристик различных моделей акустических систем LoadLibrary, с помощью которой производится точный расчет нагрузок на каналы усилителя. Более того, используя эти данные, DSP-процессор сравнивает ожидаемую и реальную характеристики звуковоспроизведения посредством короткого тестового сигнала, что помогает заранее решить некоторые потенциальные проблемы. В процессе работы звукорежиссер может воспользоваться функцией мониторинга SpeakerSafe, чтобы получить подробную информацию о целостности компонентов системы, а функция SmartLive позволяет одновременно анализировать и подстраивать частотные характеристики.

Секция входов PLM 10000Q позволяет принимать три формата аудио сигнала – аналоговый (на симметричных разъемах XLR), цифровой AES/EBU с поддержкой 24 бит/192 кГц, а также сигнал цифрового протокола Dante с низким запозданием (на разъемах EtherCon). Все входы оснащены соответствующими параллельными выходами, позволяющие подключать к ним дополнительные устройства. Принимаемые сигналы можно гибко маршрутизировать и микшировать для получения двух основных каналов, после чего настроить их уровни, частотную характеристику и установить предварительную задержку. Далее в тракте расположен блок настраиваемых кроссоверов с крутизной среза до 48 дБ/окт, разделяющие сигналы каналов на низко- и высокочастотные составляющие, каждая из которых может быть настроена по уровню и обработана отдельным эквалайзером, номинальным и пиковым лимитером. После этого все четыре канала свободно распределяются по четырем встроенным оконечным усилителям, причем их можно предварительно откорректировать независимыми аттенюаторами, эквалайзерами и назначить на них пиковые лимитеры ISVPL.

Выходы усилителей PLM 10000Q оформлены одним из двух доступных вариантов подключений: 4-контактные разъемы Speakon, подходящие для мобильных туровых комплектов, либо стандартные клеммы, использующиеся для коммутирования стационарных инсталляций. Для питания PLM 10000Q предусмотрен 32-амперный разъем PowerCon.

Помимо традиционных средств обеспечения стабильной работы (управляемые температурой вентиляторы, «мягкий» пуск и т.д. ), схема PLM 10000Q включает в себя уникальную систему R.SMPS^®, которая неуклонно поддерживает стабилизированное напряжение питания даже при значительных его скачках на входе; встроенный лимитер PAL предотвращает неожиданные срабатывания автоматических выключателей. А применение продвинутой технологии охлаждения Intercooler^® на основе покрытых медью радиаторов позволило значительно повысить эффективность теплоотдачи и вместе с этим сделать размеры PLM 10000Q еще более компактными, а вес – меньше. Более 10 кВт чистой мощности в приборе высотой 2U и весом чуть больше 10 кг – это серьезная заявка, достойная внимания как звукоинженеров, так и бизнесменов.
